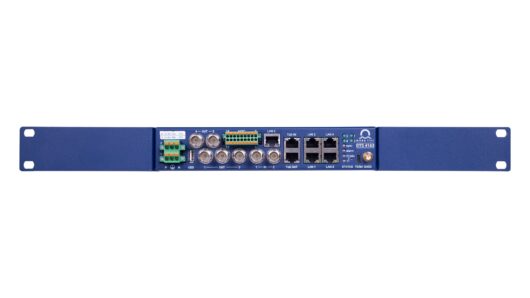

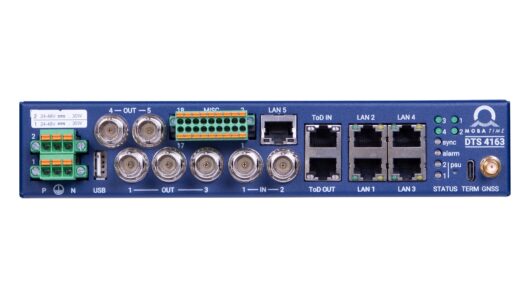

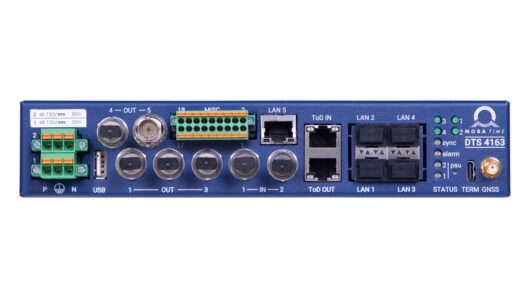

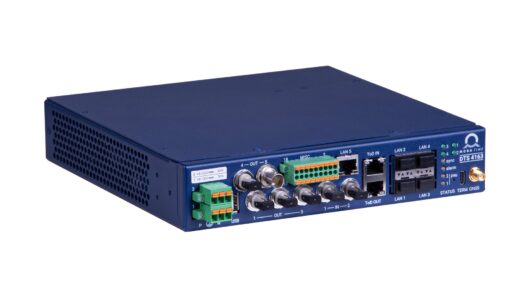

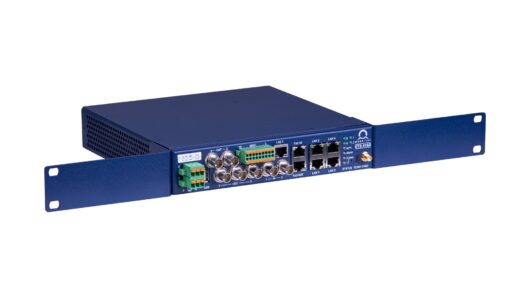

IEEE 1588 PTP Grandmaster -DTS 4163

HSR (High-availability Seamless Redundancy) est un protocole Ethernet tolérant aux pannes, spécifié dans la norme CEI 62439-3, conçu pour les applications où la transmission continue de données est essentielle. Il fonctionne selon une topologie en anneau ou en maillage, où chaque nœud envoie simultanément des trames Ethernet dupliquées dans les deux sens. Ainsi, même en cas de défaillance d'une liaison, l'autre voie continue de transmettre les données. temps de récupération nul, ce qui rend le HSR particulièrement adapté à systèmes critiques en temps réel tels que l’automatisation des sous-stations, le contrôle industriel et le transport.

Une différence essentielle entre le HSR et PRP (Protocole de Redondance Parallèle) réside dans leur topologie de réseau et leur approche de mise en œuvre :

• HSR utilise une infrastructure de réseau unique Avec une configuration en anneau ou en maillage, permettant des installations compactes ou en espace restreint sans nécessiter de commutateurs ou de liaisons séparés. Chaque appareil doit être compatible HSR et interconnecté en anneau.

• PRP, en revanche, exige deux réseaux locaux complètement séparés (LAN A et LAN B), chaque appareil transmettant des trames en double sur les deux réseaux.

Seuls quelques appareils comme le DTS 4163.grandmaster soutenir les deux HSR De hauts niveaux de disponibilités peuvent être exigés pour éviter toute perte de synchronisation à chaque niveau de l’infrastructure. PRP Protocoles tels que définis dans la norme CEI 62439-3. Cela permet d'utiliser le dispositif dans diverses configurations de réseau redondantes, notamment les topologies en anneau HSR, les configurations à double réseau PRP et, dans certains cas, les environnements hybrides.

Le PRP (Parallel Redundancy Protocol) est un protocole Ethernet tolérant aux pannes, défini dans la norme CEI 62439-3. Il garantit temps de récupération nul en transmettant trames Ethernet identiques simultanément sur deux réseaux locaux distincts et indépendants— appelés LAN A et LAN B. Chaque périphérique compatible PRP utilise deux interfaces réseau et reste pleinement opérationnel même en cas de panne de l'un des réseaux. Le périphérique récepteur accepte la première trame reçue et supprime la doublon, évitant ainsi les retransmissions ou les retards et assurant une communication ininterrompue.

En comparaison avec HSR (redondance transparente à haute disponibilité), Offres PRP séparation physique complète des chemins réseau, qui fournit isolation améliorée des défauts et la possibilité de réutiliser l'infrastructure réseau existante. Cependant, cela se fait au détriment doubler le câblage, les commutateurs et les ports, ce qui peut augmenter la complexité du système et les besoins en espace.

• PRP est idéal pour les installations plus grandes ou existantes où réseaux doubles indépendants sont déjà en place ou là où redondance avec séparation physique maximale est nécessaire.

• HSR, en revanche, utilise un topologie à anneau unique ou en maillage et réalise une redondance en envoyant des trames dupliquées dans des directions opposées via la même infrastructure réseau, ce qui la rend plus adaptée systèmes compacts et distribués.

Seuls quelques appareils comme le DTS 4163.grandmaster soutenir les deux HSR De hauts niveaux de disponibilités peuvent être exigés pour éviter toute perte de synchronisation à chaque niveau de l’infrastructure. PRP Protocoles tels que définis dans la norme CEI 62439-3. Cela permet d'utiliser le dispositif dans diverses configurations de réseau redondantes, notamment les topologies en anneau HSR, les configurations à double réseau PRP et, dans certains cas, les environnements hybrides.

Les profils PTP sont des ensembles standardisés de paramètres de configuration adaptés à des secteurs ou des cas d'utilisation spécifiques. Par exemple :

• Vue d'ensemble Profil de puissance (CEI 61850-9-3) est utilisé dans les sous-stations et l'automatisation des services publics, privilégiant la fiabilité et le comportement déterministe.
• Vue d'ensemble Profils de télécommunications (UIT-T G.8275.1 et G.8275.2) sont utilisés dans les réseaux mobiles pour la synchronisation de phase et de fréquence.

Ces profils assurent l’interopérabilité et simplifient le déploiement au sein de chaque domaine.

Le protocole PTP (Precision Time Protocol), défini par la norme IEEE 1588, est un protocole réseau qui synchronise les horloges d'un réseau avec une précision inférieure à la microseconde. Il est essentiel dans les applications où la précision temporelle est essentielle, telles que les systèmes énergétiques, l'automatisation industrielle, le trading financier et la diffusion. Le PTP atteint cette haute précision grâce à des techniques d'horodatage matériel et de compensation des retards.

De telles considérations sont importantes pour les structures de serveur de temps à structure hiérarchique. Le niveau de strate « 0 » se réfère toujours au serveur de temps au niveau supérieur, qui fonctionne comme la source de temps de référence de l'ensemble du système, par exemple, au moyen d'une synchronisation DCF / GPS exacte. Le niveau inférieur, ainsi que les serveurs de temps qui s'y trouvent - qui à leur tour se synchronisent au niveau "0" - reçoivent le niveau de strate "1" en conséquence. Les niveaux plus bas s'additionnent donc au niveau de strate « n + 1 ». En règle générale, un maximum de 16 niveaux de strates sont définis.

Vous le trouverez directement sur le site Web de la licence - Après avoir entré le numéro de licence et rempli le formulaire d'inscription, vous pourrez télécharger le fichier de licence et la dernière version du logiciel MOBA-NMS 32 bits ou 64 bits.

Lien vers la page de licence : https://nms-webportal.mobatime.com/license/login

Pour obtenir une licence valide, vous devez nous commander une licence MOBA. Dès que nous recevons la demande, nous vous enverrons un PDF comprenant la clé de licence. Dans le PDF, vous trouverez un lien qui mène à une page de destination de nous, qui vous demande d'entrer la clé de licence. Dès que vous avez entré la clé, votre licence est activée.

ATTENTION: une licence ne concerne qu'un seul poste de travail et doit être activée par l'employé responsable.

En règle générale, les clients NTP envoient un paquet de requêtes toutes les 64 secondes au maximum. Avec un code d’appareil de 100 « requêtes par seconde », 6,400 4160 clients NTP pourraient déjà être synchronisés dans le réseau. Par exemple, si vous utilisez le serveur de temps DTS 10,000 avec 640,000 16 « requêtes par seconde », il y a même XNUMX XNUMX clients qui pourraient être synchronisés avec ce type de serveur de temps dans le réseau. Étant donné que les versions NTP les plus récentes augmentent l’intervalle d’interrogation d’un facteur XNUMX avec une synchronisation temporelle stable, il en résulte un nombre encore plus grand d’appareils finaux NTP possibles. Il faut donc tenir compte de ce fait lors du choix de la spécification d’appareil réellement nécessaire pour le besoin spécifique. Pour les réseaux plus importants, il est également courant de créer des structures de serveurs de temps hiérarchiques – composées de plusieurs segments ou niveaux de réseau, chacun avec un serveur de temps attribué –. De cette manière, les serveurs de temps du niveau inférieur se synchronisent toujours avec le niveau supérieur jusqu’au serveur de temps central. Ce serveur de temps central possède généralement les fonctionnalités les plus performantes et est souvent redondant.

Nos vidéos tutorielles vous aideront dans la procédure de mise en service d'un appareil DTS dans un réseau sans attribution dynamique d'adresse IP DHCP. On vous montrera comment effectuer les réglages sur le périphérique DTS et comment attribuer l'adresse IP.

Qu'est-ce qui est fourni par MOBATIME ?

• Appareil DTS (par ex. DTS 4801.masterclock)
• Matériel de montage en rack
• Ouvre-borne-outil

De quoi avez-vous besoin pour être prêt ?

• PC ou ordinateur portable
• Basculer
• Câble série (SUB.D9 pôle, 0-modem (croisé))
• Adaptateur série USB (uniquement si vous n'avez pas d'entrée série sur votre appareil)
• Câble d'alimentation
• Câble réseau (LAN)

Vous devez télécharger le logiciel suivant :

• PuTTY
• MOBA NMS !Attention, il vous faut une licence valide ! (Comment obtenir une licence MOBA-NMS valide ?)

Vous trouverez ci-dessous nos six tutoriels vidéos qui vous aideront à terminer l'installation initiale :

1. Identifier le port COM du PC
2. Ouvrez PuTTY
3. Configuration de l'IP du menu DTS dans PuTTY
4. Définir l'IP du PC/ordinateur portable
5. Ajouter un seul appareil dans MOBA-NMS
6. Sélectionnez la source de synchronisation dans MOBA-NMS
